Split Crane Aire Girogailu motak?

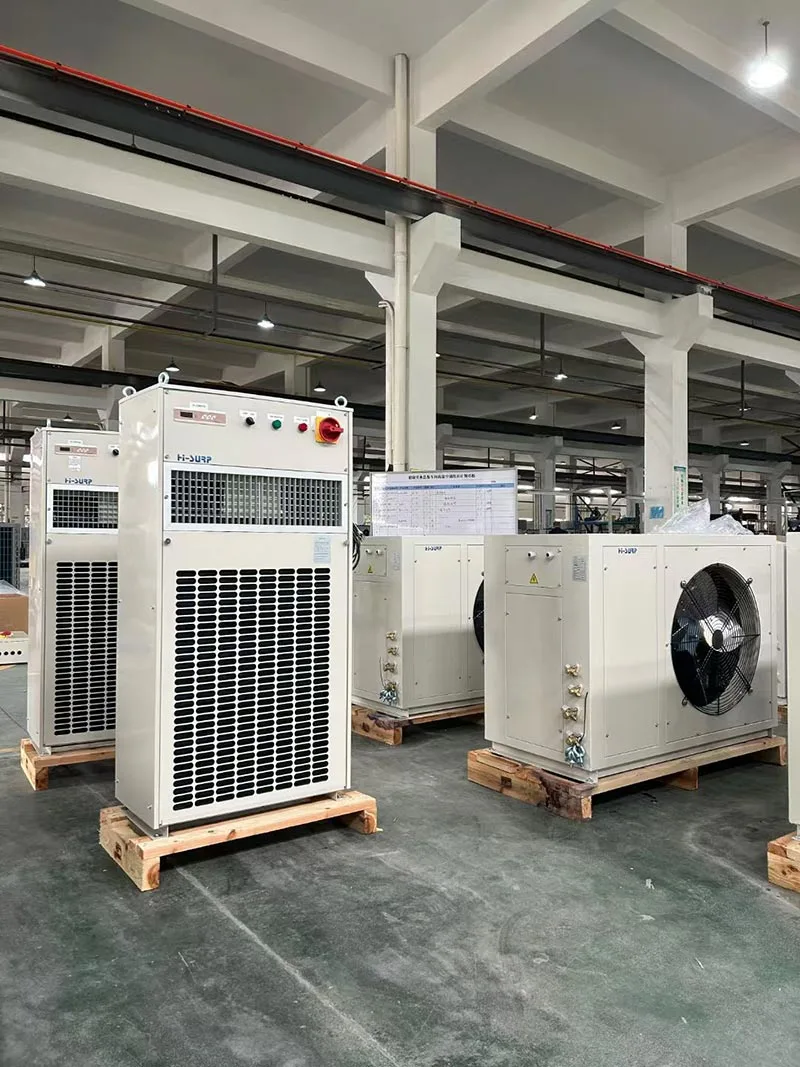

Hiru motatako HISURP garabi zatitutako aire girotuak daude:

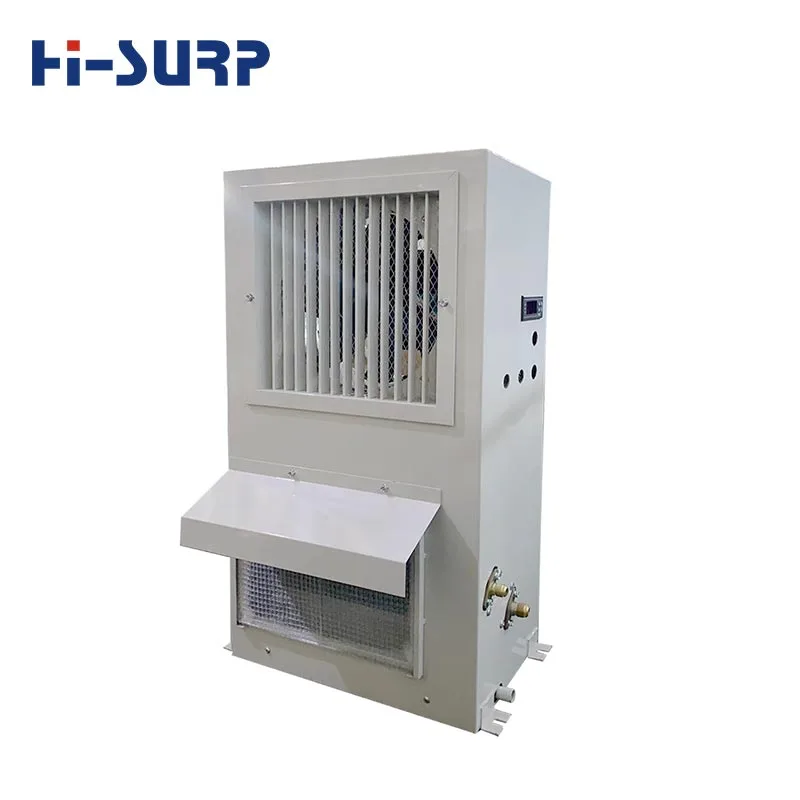

Zatitutako zoruko garabiaren aire girotuetarako,HISURPB seriea du, solairuan espazio nahikoa duten kabinetarako egokia.

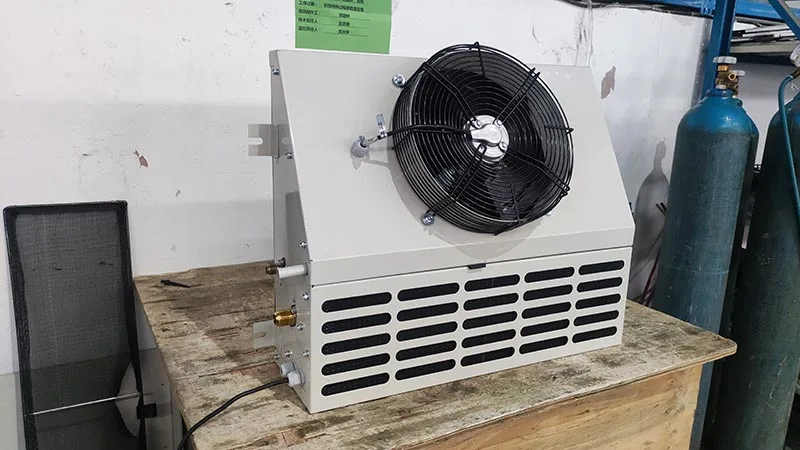

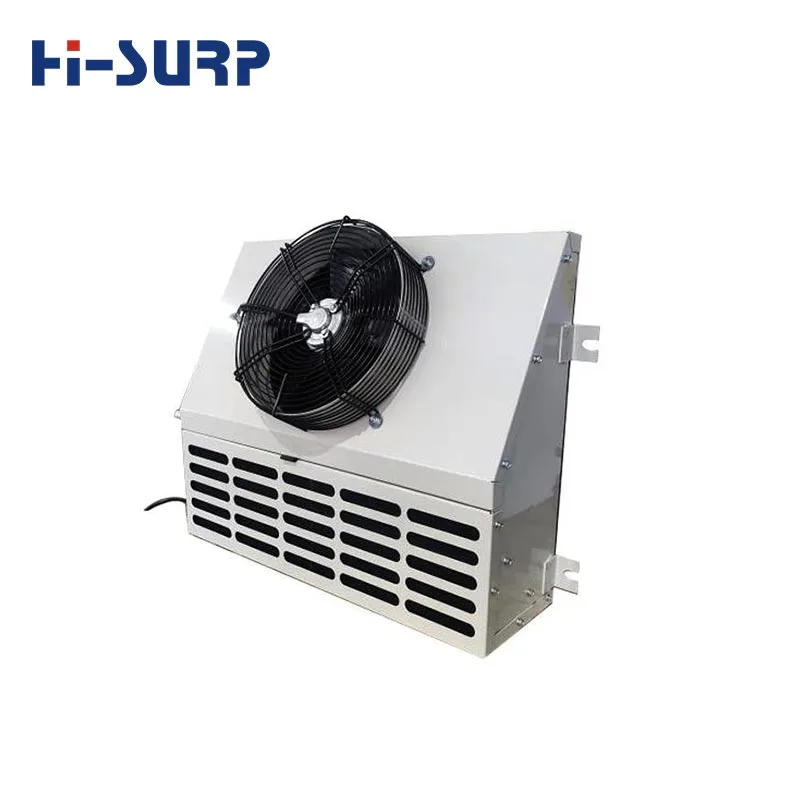

Zatitutako hormako garabi-girogailuetarako, HISURP-ek BD/BG seriea du, itxura antzekoa, gainazal inklinatua eta tamaina trinkoa duena. BG/BD instalazioan arreta berezia behar da (tanta-ontzien posizio desberdinak direla eta; hozgarriaren lurruntzeak kondentsazioa eragin dezake).

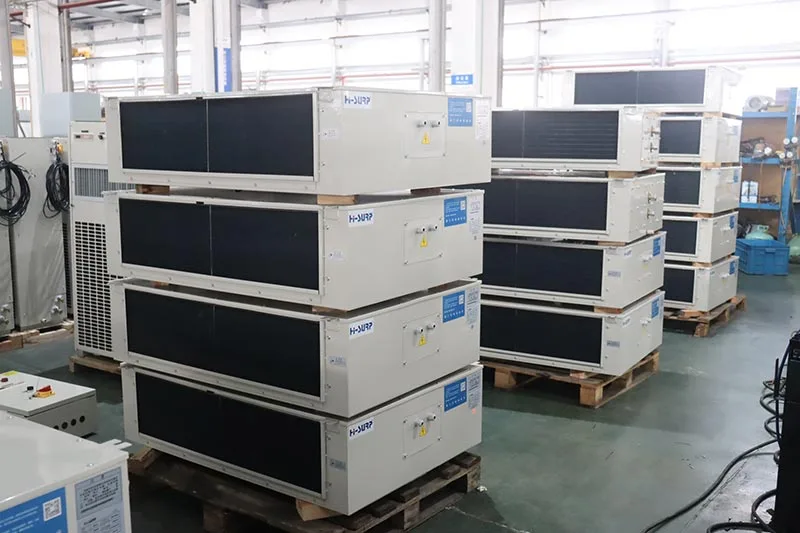

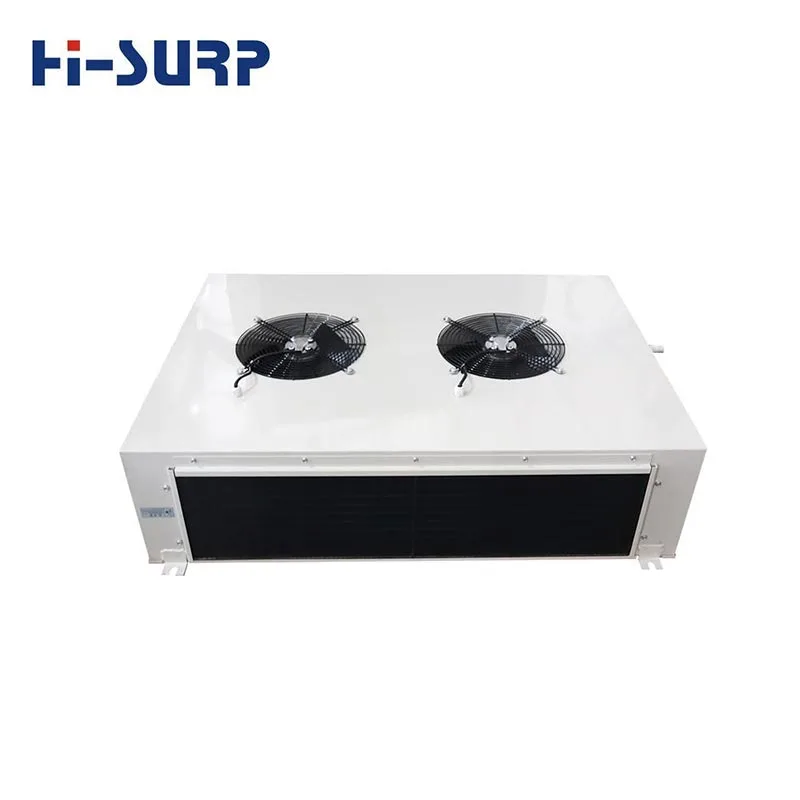

Sabaiko garabi zatitutako aire girotuetarako, HISURP-ek BX seriea du, normalean sabaiaren erdialdean kokatuta dagoena, behealdean aire irteera eta aurrealdeko eta atzeko aldean itzultzeko airearekin.

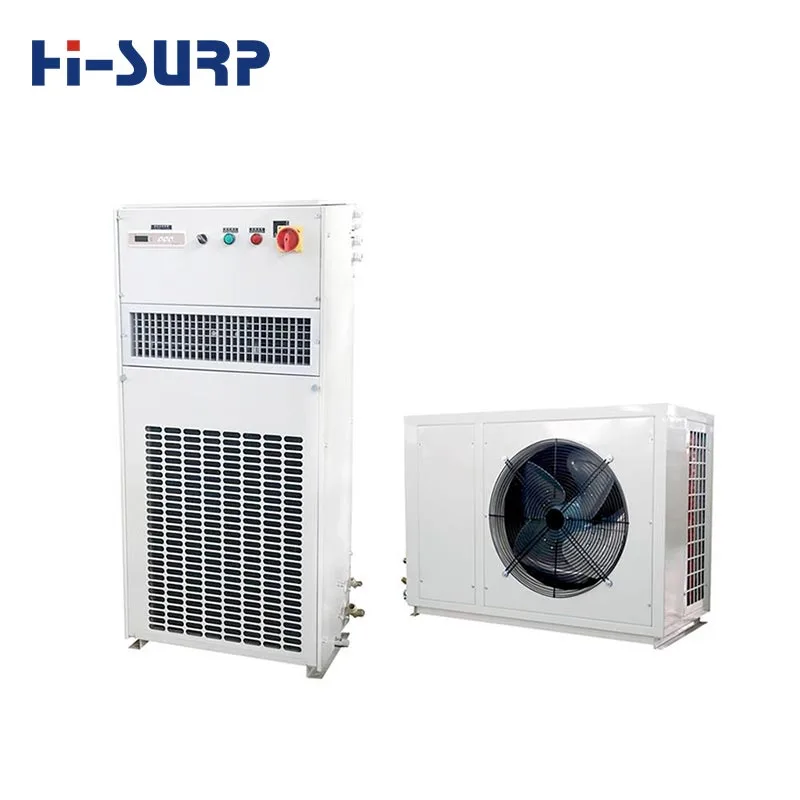

HISURP Split Crane aire girotzaileen ikuspegi orokorra

Hozte-ahalmena: 4~24kW

Berokuntza-ahalmena: 3~10kW

Hozgarria: R134a, R142b, R227ea, R515B, R236fa

Elikatze-hornidura: AC380/400/440-3PH-50Hz/60Hz

Hozte-baldintza: giroko DB tenperatura: 45 °C; barruko DB/WB 30/24 °C dira

Kobrezko hodiak: beharrezkoak

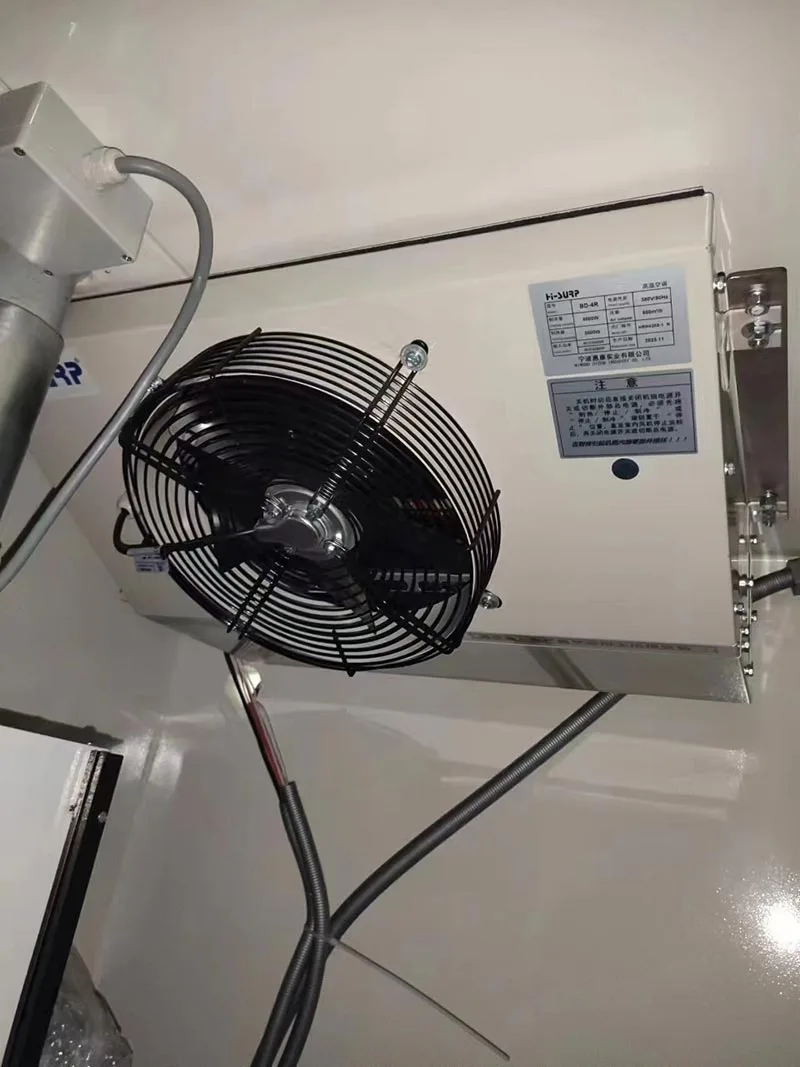

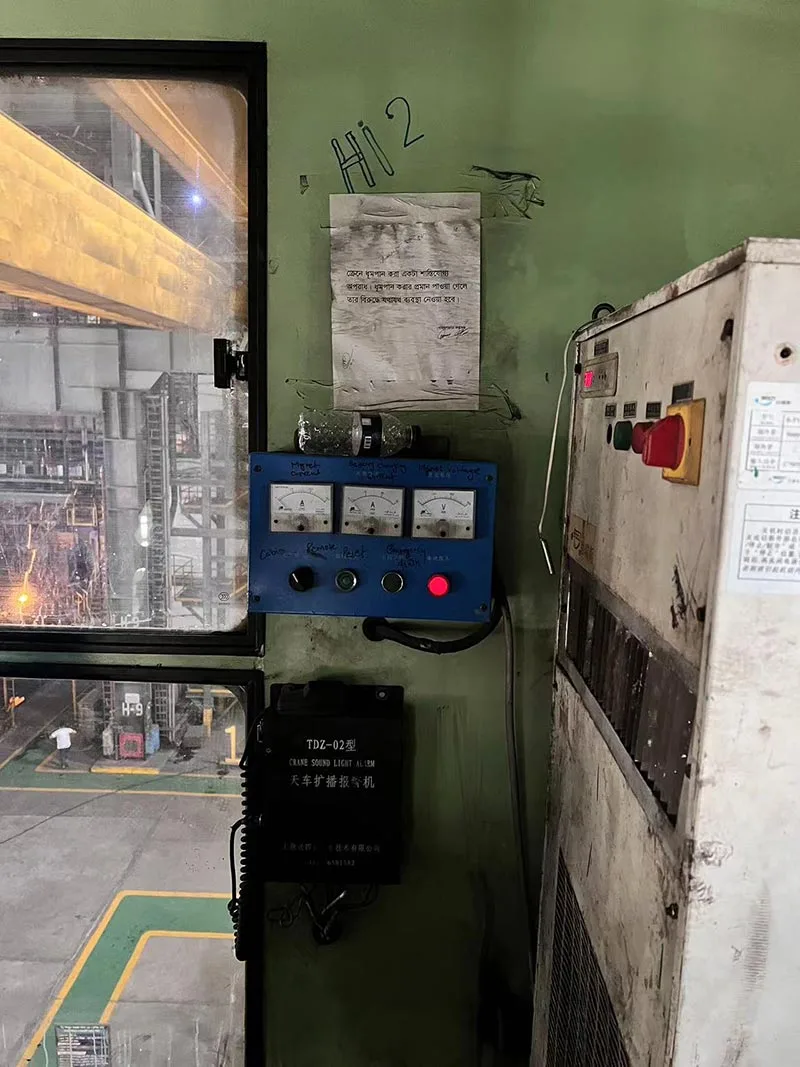

Nola instalatu HISURP Split Crane aire girotuak?

A.  Berretsi instalazioaren kokapenak kobrezko hodien eta kable elektrikoen konexioa errazten duen ala ez;

B.  Ziurtatu oinarriaren lautasuna, horizontaltasuna eta sendotasun nahikoa eta konektatu kanpoko unitatea muntatzeko oinetara 4-M12 torloju, azkoin eta malguki-zirridekin;

C.  Barruko unitatea erraz erortzen da altua eta mehea denez, eta, beraz, modu seguruan konektatu behar da gidariaren kabinako atzeko panelera, unitatearen muntaketa integratuaren bidez;

D.  Unitatea ez da ur tantaren eraginpean dagoen leku batean muntatu behar, edo deskarga elektrikoa edo ihesak eragin ditzake;

E.  Egiaztatu interfazeak itxita daudela hozgarri-hodiak instalatu aurretik eta mantendu atzeko interfazea itxita hodiak sartzen diren bitartean eta ez hauts edo urik hodien barruan;

F.  Barruko eta kanpoko unitateak itxiera-balbuletara konektatuta daude kobre hozgarrien hodien entxufeekin, dagokion dimentsioan Φ1/2"-ko linea likidorako eta Φ3/4"-ko gas-lerrorako. Luzera estandarra 5 m-koa da. Luzea izan behar bada, erabiltzaileak ohar berezia eman beharko du eskaera egiterakoan;

G.  Kobrezko hodiak kontu handiz konektatu behar dira bihurguneetara, zapalduz gero. Eragiketa honetarako hodiak tolesteko aparatu bat gomendatzen da. Bihurgune-erradioa (R) ≥70mm da. Tolestura ez da errepikatu behar hodiak pitzatuta edo apurtuta daudenean;

H.  Hodien bi muturretako barruko eta kanpoaldeko torloju-konexioek seguru eta estu egon behar dute (torlojuak). Soldadurak soldadura-jodura laua izatea eta ihesik ez izatea bermatu behar da;

I.  25kg/cm² nitrogenoa presio baxuko zerbitzu-balbulan injektatzen da eta xaboi-ura uniformeki aplikatzen da kobrezko hodien konexioetan edo soldadura-jotuetan, ihesak detektatzeko. Presio baxuko zerbitzu-balbulatik nitrogenorik ateratzen ez bada, hutsean ponpatzen hasiko da. Isuriren bat antzematen bada, nitrogenoa askatu ondoren ezabatu egin behar da eta, ondoren, ihesaren detekzioa egiten da berriro;

J.  Unitatearen barruan ez bada ur zigila bihurgunerik jartzen, bihurgunearen ur zigilua barruko unitatearen irteeran jarri behar da kondentsatutako ura leunki isurtzeko. Drainatze-hodiak unitatearen ur-ontzia baino baxuagoko lekuan muntatu behar dira;

K.  Hari eta kable guztiak behar bezala eta segurtasunez konektatu behar dira unitatearekin batera hornitutako kableen eskemaren arabera, eta behin betiko debekatuta dago kableak urratu edo zapaltzea lerro-plaka sakatuz, etab.

L.  Elikatze-lerroak elikadura-iturriaren eta kontrol-lerroaren sarreratik sartzen dira eskema marrazkian erakusten den moduan, eta gero "L1、L2、L3" eta PE terminaletara konektatzen dira. Beste lerro batzuk elikadura-lerroaren noranzko berean jarri behar dira, zirkuitu-eskeman zehazten den moduan. Kable guztiak mahuka metalikoz jantzita egon behar dira bideratze-zuloetatik igarotzean, eta zintekin ongi lotuta.

M.  Diametro egokiko kobrezko eroaleak aire girotuaren ondoko kable elektrikoen taularen arabera hautatzen dira eta unitatearekin batera emandako zirkuitu-eskemaren arabera konektatzen dira.

Aire girotuaren kableatu elektrikoa

N.  Hodiak, hariak eta drainatze-hodiak konektatu ondoren, zintak erabiltzen dira kobre-hodiak, hariak eta drainatze-hodiak 200 mm-300 mm arteko tartean lotzeko. Konexio-hodiek isolamendu termiko ona dutela ziurtatu behar da, agerian dauden kobre-hodien tenperatura altuek konexio-hariak eta drainatze-hodiak kalte ditzaketelako.

O.  Barruko unitatearen estalki elektrikoa eta airea hartzeko sarea ondo jarri behar dira. Kanpoko unitatearen panela atzera jartzen da. Unitatea elektrifikatzen da eta hozte funtzionamenduaren proban jartzen da (20-30 minutuz). Bibrazioren bat, isurketa edo hutsegite anormal eta abar gertatzen bada, berehala konpondu behar da. Gainera, aire girotua nola erabiltzen irakatsi behar zaio erabiltzaileari.

P.  Unitatea fase-matxura eta fasearen aurkako babesgailuz hornituta badago, beharrezkoa da elikadura iturria behar bezala konektatuta dagoen tokiko araudiari jarraikiz (adibidez, Kode Elektriko Nazionala). Tentsioak tentsio nominalaren % ±15 baino gehiago izan behar du;

G.  Unitatea muntatzen den tokian tenperatura altuko iturrien erradiazio larria jasaten bada, erabiltzaileak bafleak jarri behar ditu iturrien eta unitatearen artean.

HISURP Split Crane aire egokituen pertsonalizazioa

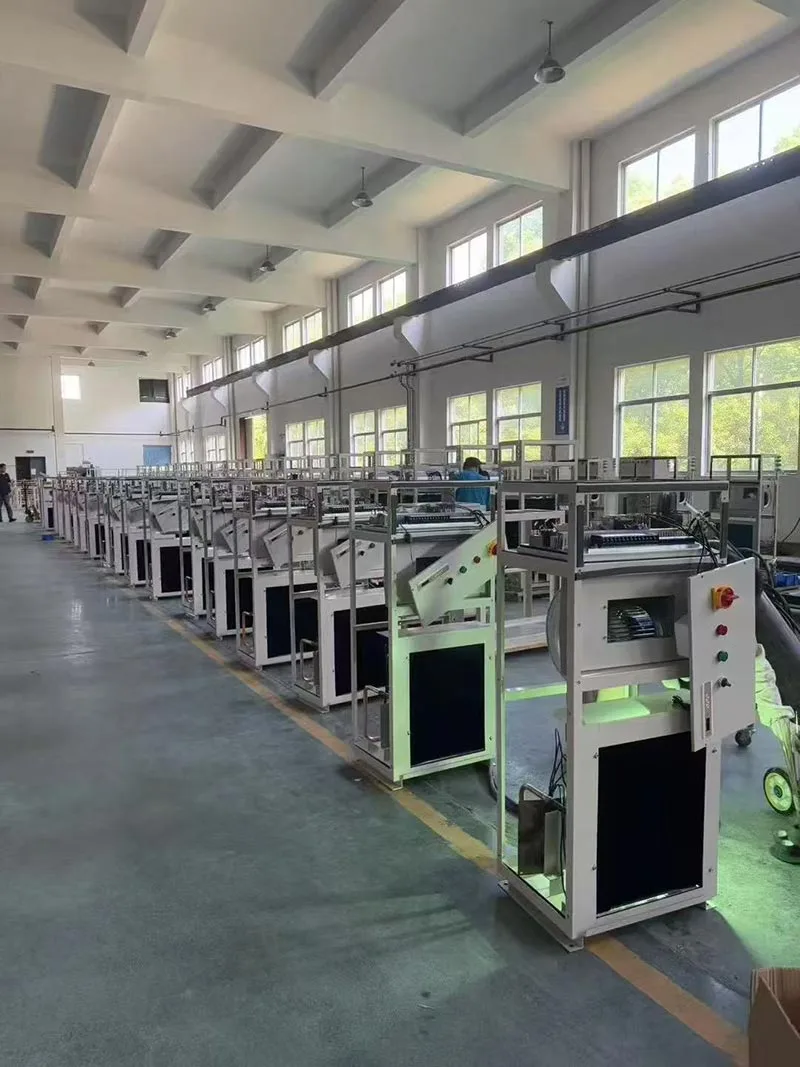

* Korrosioaren aurkakoa

Bero-trukagailuaren korrosioaren babeserako aukerak hauek dira: pintura; elektroforesia;  nano-elektroforesia; kobrezko hodi aluminiozko hegatsak. Beheko irudian elektroforesiaren diagrama eskematiko bat erakusten da.

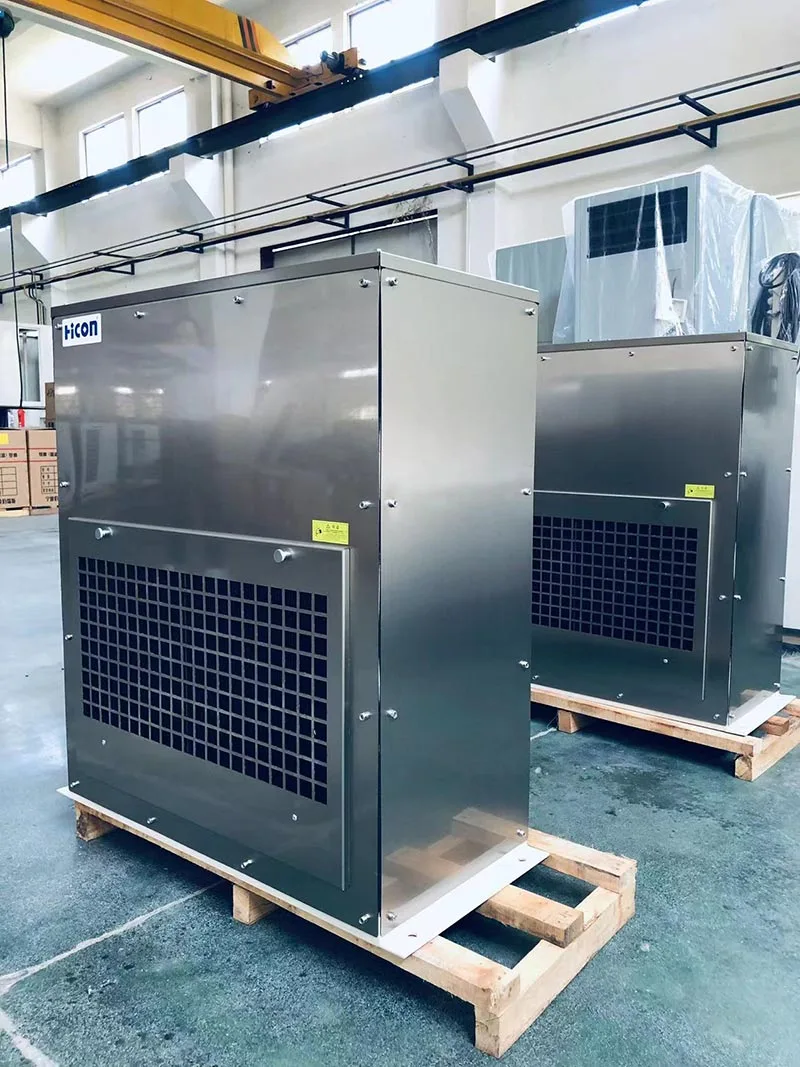

Txapa korrosioaren babeserako aukerak hauek dira: pintura (C3 estandarra); xafla galvanizatuko elektroforesia + pintura; eta altzairu herdoilgaitza. Beheko irudiak altzairu herdoilgaitzaren eskema eskema erakusten du.

*Leherketa-kontrakoa

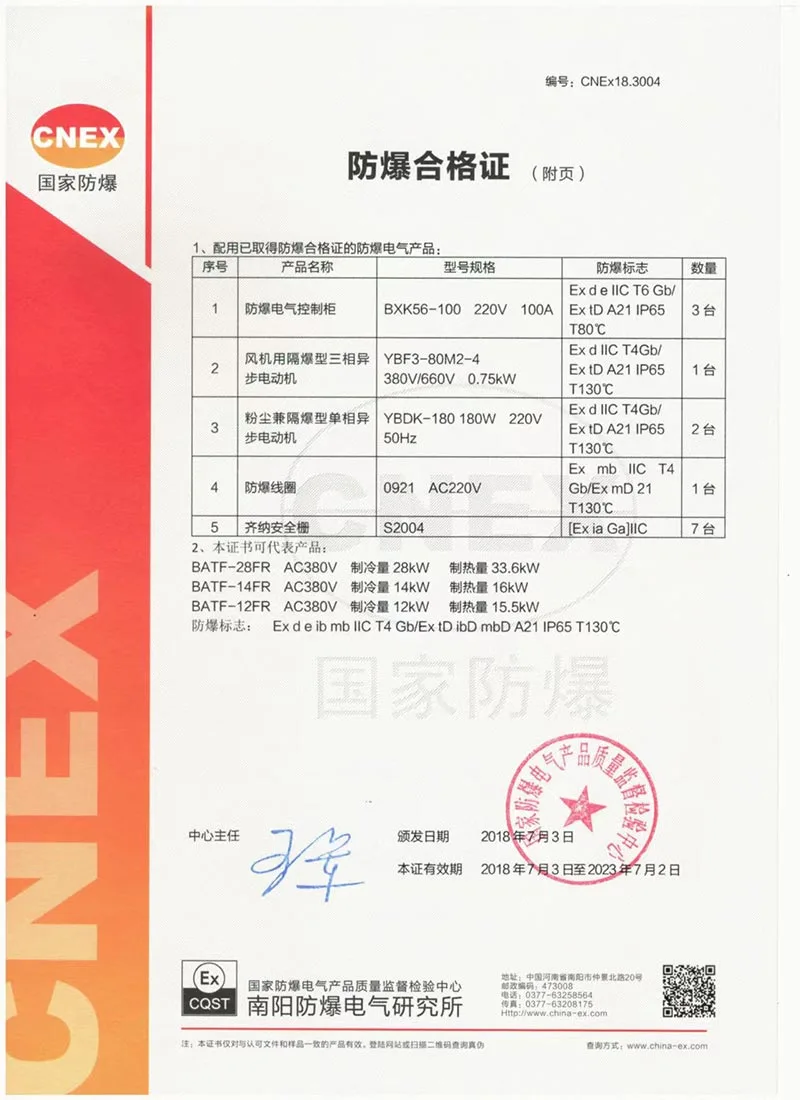

HISURP Split Crane Aire egokituek CNEX ziurtagiria dute.

BT4 2. zonako gas arriskutsuetarako eremuetarako egokia da batez ere, gainazaleko tenperatura maximoa 135 °C gainditzen ez duena (erabiltzen dena).

CT4 1 eta 2 eremuko gas arriskutsuetarako egokia da, gainazaleko tenperatura maximoa 135 °C-tik gorakoa ez bada ere.

Eta HISURPek bietako bat egin dezake.
